2.0 Begriffe rund um SCSI

2.1  Der Hostadapter
Einen Ausgang des genannten SCSI Busses belegt jeweils der Buscontroller der auch Hostadapter genannt wird. Dieser Controller nimmt vom Prozessor Befehle entgegen und regelt dann den Datenverkehr von oder zu den am Bus angeschlossenen Geräten. Der Hostadapter dient also als Verbindungsglied zwischen dem System und dem SCSI-Bus, er sitzt auf der Systemplatine in einem ISA oder PCI- Erweiterungsslot. ISA Hostadapter arbeiten meist im PIO Modus, das heißt, der Prozessor muß jedes einzelne Datenwort beim Adapter abholen. Wie auch in den meisten EIDE - Systemen kann er in dieser Zeit keine anderen Jobs übernehmen. Ein PCI -Hostadapter hingegen überträgt die Daten als PCI-Master selbsttätig in den Hauptspeicher. Die CPU sagt nur welche Daten sie benötigt und kann sich dann um wichtigere Aufgaben kümmern. Bei der beschriebenen  Arbeitsweise des Hostadapters im ISA System wird deutlich, daß ein ISA-Hostadapter mit geringeren Datentransferraten arbeitet wie ein PCI- Hostadapter.

2.2  Der Busmaster
Um die Geschwindigkeit im ISA-System zu steigern kann man einen ISA Busmater verwenden, er übernimmt, ähnlich wie es im PCI System Standart ist, die Kommunikation zwischen Prozessor und den angeschlossenen Geräten und regelt den Datentransfer zum bzw. vom Hauptspeicher je nach Prozessorbefehl selbständig. Der Prozessor gibt  nur den Befehl, hole bzw. bringe mir dieses Datenpacket. Die Verwendung eines ISA Busmasters in einem PCI/ISA- System ist nicht ratsam, da in diesen Systemen der ISA- Bus eine niedrigere Priorität wie der PCI Bus hat, d.h., der ISA Bus wird nicht so häufig angesprochen, wodurch sich die Datentransferrate von Drei Mbytes im reinen ISA System auf Ein Mbyte reduziert.

2.3  SCSI intern/extern
Festplatte, Bandlaufwerke, CD-ROM  Laufwerke ....... gibt es a interne Geräte, sowie auch als externe Geräte. Interne SCSI Komponenten befinden sich im PC Gehäuse und werden auch von dort mit der Betriebsspannung versorgt. Zum Datentransfer wird ein Flachbandkabel benutzt.
Externe SCSI Komponenten befinden sich außerhalb des PCs in einem eigenen Gehäuses, entweder jedes für sich oder alle in einem Gehäuse. Sie werden mit einem speziellen Kabel an den von außen zugänglichen Teil der Hostadapterkarte angeschlossen.

2.4  SCSI - ID
Jedes SCSI Gerät muß vom Hostadapter eindeutig identifiziert werden können. Um dieses zu realisieren, werden den Geräten Adressen zugeteilt, die entweder Hardware- oder Softwareseitig eingestellt werden können. Die Adressen nennt man auch IDs (Identification number).

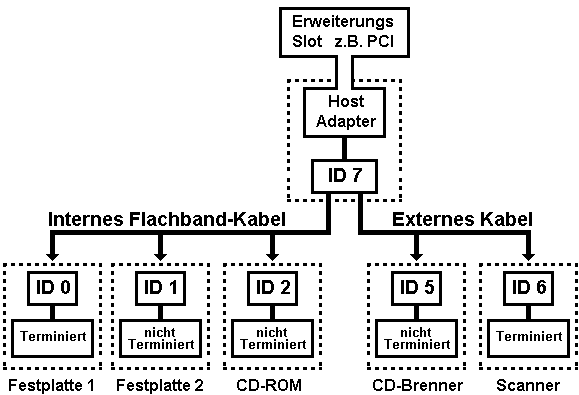

Aufbau von SCSI mit IDs + Terminierung + intern + extern

Bei der Vergabe der Ids sollte man darauf achten, daß mit steigender ID auch die Priorität der Datenübertragung des Gerätes am Bus steigt.
Es ist also nicht  sinnvoll an eine Festplatte mit wichtigen, häufig benötigten Daten eine niedrige ID zu vergeben und einem Scanner der wenig benutzt wird eine hohe ID.
